Le tiroir a l'anglaise : les cotes sont en metal, le fond et le dos se decoupent dans du panneau de 16 mm, a la largeur du meuble. Un tiroir sur mesure sans caisson a monter, et la finition Blum a l'ouverture.

• Hauteur M, encombrement 96,5 mm.
• Profondeur 500 mm, sortie totale : le fond du tiroir arrive jusque devant, rien ne reste au fond du meuble.
• BLUMOTION integre : fermeture douce et silencieuse, quelle que soit la force du geste.
• Charge dynamique 30 kg.
• Largeur libre : elle se prend sur ton meuble, il n'y a pas de format impose.

Ce que contient le carton

• 1 paire de coulisses invisibles avec freinage — 578.5001M, droite et gauche.
• 2 cotes metalliques — 378M5002SA, un droit, un gauche.
• 2 caches TANDEMBOX — ZAA.532 CBL.
• 2 attaches de facade — ZSF.39A2.
• 2 attaches de dos — Z30M000S04, une droite, une gauche.

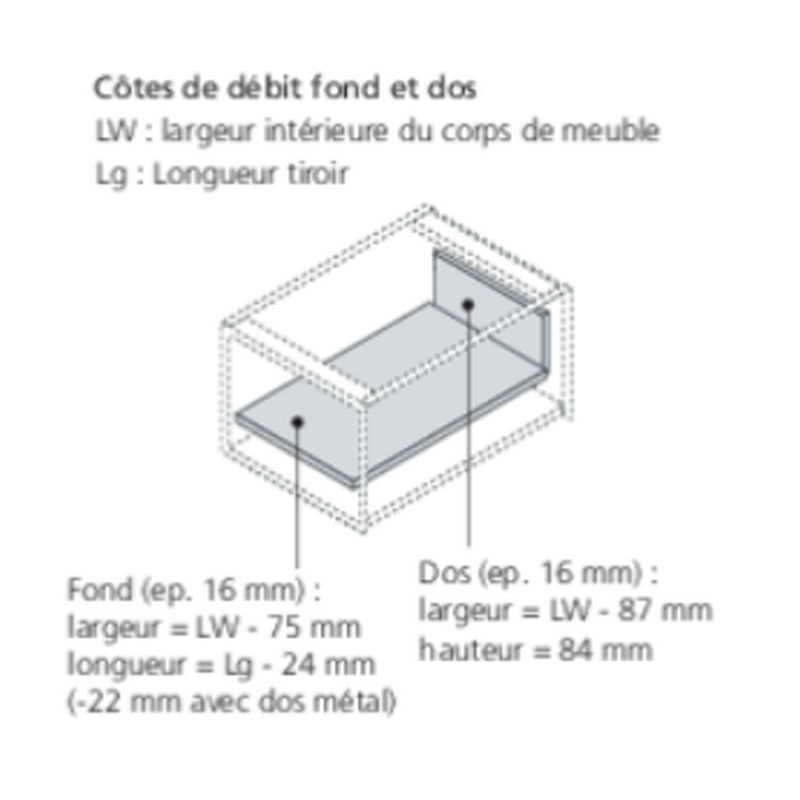

Les cotes a preparer

LW = largeur interieure du meuble, Lg = longueur du tiroir. Panneau de 16 mm.

• Fond : largeur = LW − 75 mm, longueur = Lg − 24 mm (− 22 mm avec un dos metal).
• Dos : largeur = LW − 87 mm, hauteur = 84 mm.

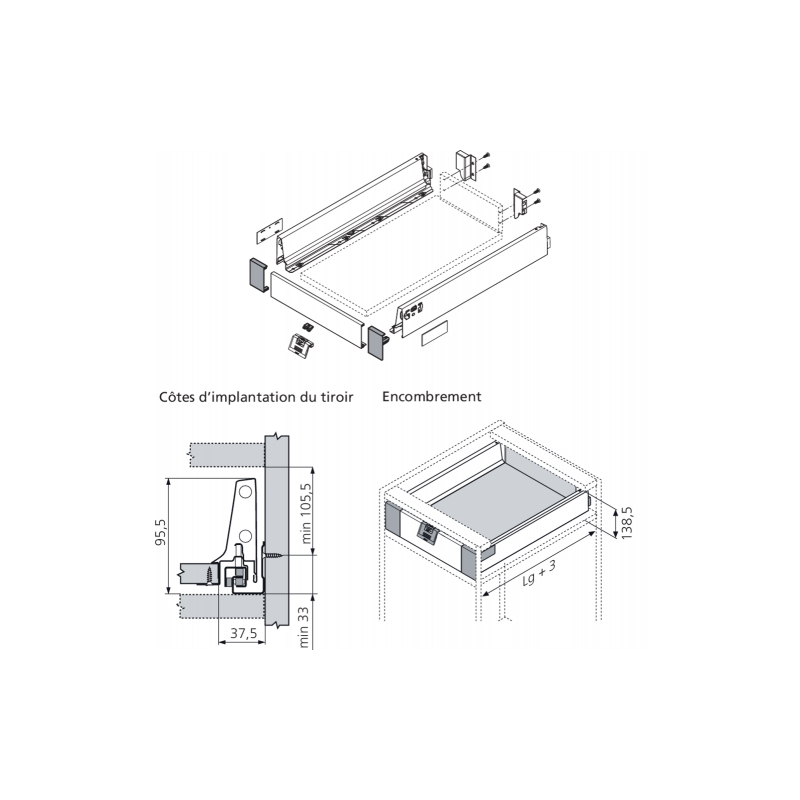

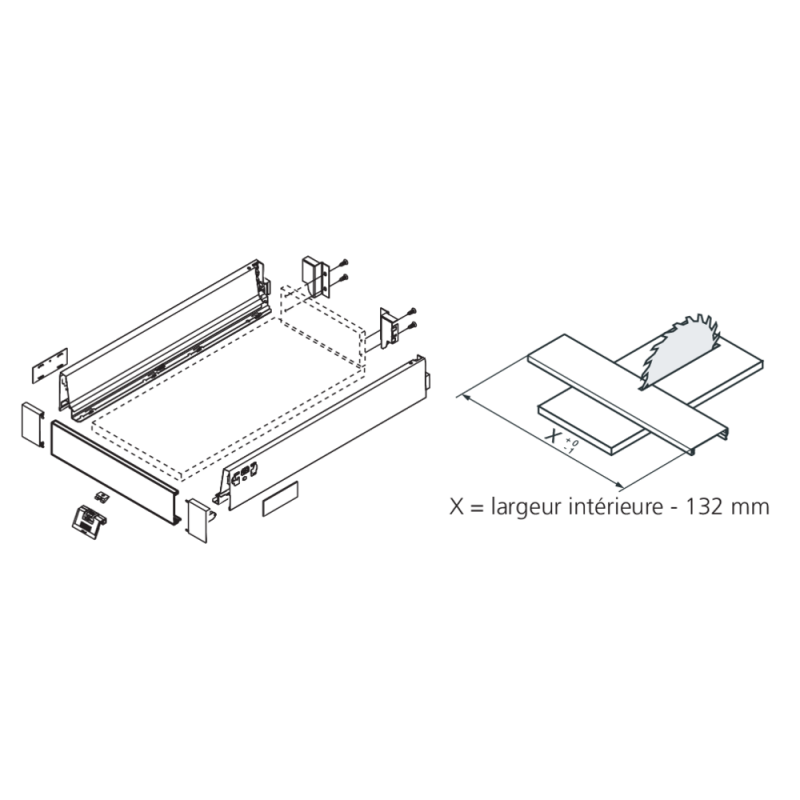

Les schemas du fabricant sont dans les photos : montage, cotes d'implantation et debit du fond. De quoi tailler juste du premier coup.

التفاصيل بالعربية

الدرج الإنجليزي: الجوانب من المعدن، والقاع والظهر يُقصّان من لوح 16 مم على عرض الخزانة. درج على المقاس دون هيكل يُركّب، وبنعومة بلوم عند الفتح.

• ارتفاع M، حيّز 96.5 مم.
• عمق 500 مم، خروج كامل: قاع الدرج يصل إلى الأمام، ولا يبقى شيء في عمق الخزانة.
• BLUMOTION مدمج: إغلاق ناعم وصامت، مهما كانت قوة الدفعة.
• حمولة ديناميكية 30 كغ.
• العرض حرّ: يُؤخذ من خزانتك، لا مقاس مفروض.

ما يحتويه الكرتون

• زوج مجاري خفية مع تخميد — 578.5001M، يمين ويسار.
• جانبان معدنيان — 378M5002SA، واحد يمين وواحد يسار.
• غطاءان TANDEMBOX — ZAA.532 CBL.
• مشبكا واجهة — ZSF.39A2.
• مشبكا ظهر — Z30M000S04، واحد يمين وواحد يسار.

المقاسات التي تُحضَّر

LW = العرض الداخلي للخزانة، Lg = طول الدرج. لوح 16 مم.

• القاع: العرض = LW − 75 مم، الطول = Lg − 24 مم (− 22 مم مع ظهر معدني).
• الظهر: العرض = LW − 87 مم، الارتفاع = 84 مم.

مخططات الصانع موجودة في الصور: التركيب، ومقاسات التموضع، وقصّ القاع. ما يكفي للقصّ الصحيح من أول مرة.
