Fraise hélicoïdale pour aluminium CMT 189.080.51 — un tranchant, Ø 8 mm, coupe 68 mm, queue 8 mm

DESCRIPTION — FRANÇAIS

Fraise à un seul tranchant en acier rapide au cobalt, taillée en hélice ascendante, pour usiner l'aluminium, le PVC et les plastiques à la défonceuse ou sur machine à commande numérique. Un seul tranchant, donc une goujure énorme : c'est par là que sort le copeau d'aluminium, long et collant, celui qui bourre une fraise à deux tranchants en quelques centimètres et finit par s'y souder. L'hélice ascendante l'évacue vers le haut au lieu de le tasser au fond de la rainure.

Ø 8 mm avec 68 mm de coupe : les gros profilés, les panneaux composites épais et les découpes traversantes.

Série 189, celle que CMT désigne « à grande profondeur de coupe » : le corps est dégagé au-dessus du tranchant. Cette réduction laisse l'outil descendre loin dans la matière sans que le corps ne frotte les flancs de la rainure — c'est ce frottement qui fait chauffer puis coller l'aluminium sur une fraise à corps plein. Le fabricant la destine à la plongée, au rainurage et au détourage des profilés.

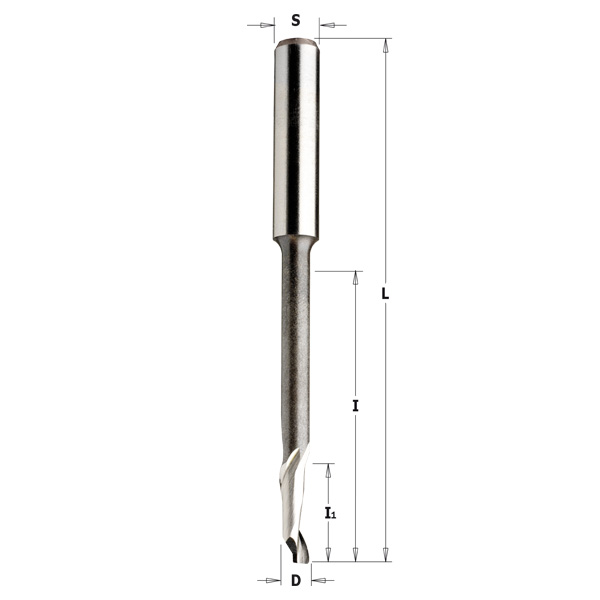

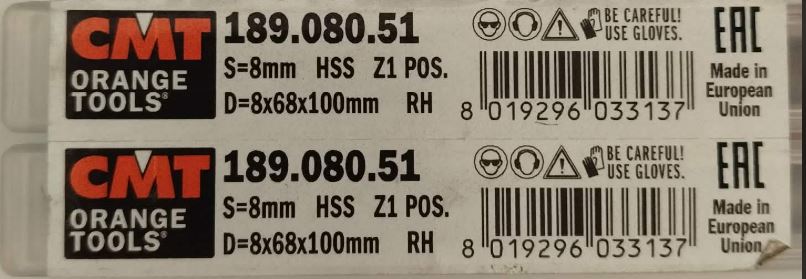

Caractéristiques techniques : référence CMT 189.080.51 ; désignation au catalogue : « fraises hélicoïdales en HSS 5 % Co à un tranchant positif pour aluminium, à grande profondeur de coupe » ; type : fraise hélicoïdale à coupe ascendante, un tranchant positif (Z1) ; diamètre de coupe D : 8 mm ; longueur de coupe I : 68 mm ; cote complémentaire I1 : 14 mm, que CMT publie sous ce seul symbole (désignation catalogue « D=8×14/68×100 ») ; longueur totale L : 100 mm ; diamètre de queue S : 8 mm ; matière : acier rapide massif à 5 % de cobalt (HSS 5 % Co) ; rotation à droite (RH) ; vitesse maximale conseillée par CMT : 12 000 tr/min.

Matériaux et machines : aluminium et alliages d'aluminium, PVC et matières plastiques. Ce n'est pas un outil à acier ni à inox, et CMT ne documente pas le bois pour cette série. Elle se monte sur centre d'usinage, machine à copier l'aluminium, machine à commande numérique, ou défonceuse portative équipée de la pince ou de l'adaptateur qui convient à une queue de 8 mm.

Conseil d'utilisation : lubrifie toujours — cire de coupe, pétrole ou spray. L'aluminium usiné à sec se soude sur le tranchant et l'outil est perdu en une passe. Rotation élevée sans dépasser les 12 000 tr/min publiés, avance régulière, et jamais d'arrêt de l'outil dans la matière. Descends par passes d'une profondeur au plus égale au diamètre, et dégage les copeaux à mesure : la coupe ascendante les projette vers le haut, il faut leur laisser la place de sortir. CMT ne publie aucune vitesse d'avance pour cette référence — commence prudemment, puis ajuste au bruit et à l'aspect du copeau.

Utilisations : menuiserie aluminium (profilés de fenêtres, portes, vérandas), panneaux composites aluminium, PVC et plexiglas, enseignes, lumières de serrures et de poignées, gabarits d'usinage.

الوصف — العربية

فريزة حلزونية للألمنيوم CMT 189.080.51 — قاطع واحد، Ø 8 مم، قطع 68 مم، ساق 8 مم

فريزة بقاطع واحد من الفولاذ السريع بالكوبالت، بحلزون صاعد، لتشغيل الألمنيوم والـ PVC واللدائن على الفريزة اليدوية أو على ماكينة التحكم الرقمي. قاطع واحد يعني مجرى نشارة واسعاً: من هناك تخرج نشارة الألمنيوم الطويلة اللزجة، تلك التي تسدّ فريزة بقاطعين في بضعة سنتيمترات وتلتحم بها. والحلزون الصاعد يُخرجها إلى الأعلى بدل أن يكبسها في قاع المجرى.

Ø 8 مم بطول قطع 68 مم: المقاطع الكبيرة والألواح المركّبة السميكة والقطع المخترق.

سلسلة 189، التي تسمّيها CMT «ذات عمق القطع الكبير»: الجسم مخفَّض فوق القاطع. هذا التخفيض يترك الأداة تنزل بعيداً في المادة دون أن يحتكّ جسمها بجانبي المجرى — وهذا الاحتكاك هو ما يُسخّن الألمنيوم ثم يجعله يلتصق على فريزة بجسم كامل. ويوجّهها المصنّع للغرز والتخديد وتحوير المقاطع.

المواصفات التقنية: المرجع CMT 189.080.51؛ التسمية في الكاتالوغ: «فريزات حلزونية من HSS 5% Co بقاطع موجب واحد للألمنيوم، ذات عمق قطع كبير»؛ النوع: فريزة حلزونية بقطع صاعد وقاطع موجب واحد (Z1)؛ قطر القطع D: 8 مم؛ طول القطع I: 68 مم؛ المقاس التكميلي I1: 14 مم، وتنشره CMT بهذا الرمز وحده (التسمية في الكاتالوغ «D=8×14/68×100»)؛ الطول الكلي L: 100 مم؛ قطر الساق S: 8 مم؛ المادة: فولاذ سريع مصمت بنسبة 5% كوبالت (HSS 5% Co)؛ دوران يميني (RH)؛ السرعة القصوى المنصوح بها من CMT: 12000 دورة/دقيقة.

المواد والماكينات: الألمنيوم وخلائطه، الـ PVC واللدائن. ليست أداة للفولاذ ولا للستانلس، وCMT لا توثّق الخشب لهذه السلسلة. تُركّب على مركز تشغيل، أو ماكينة نسخ الألمنيوم، أو ماكينة تحكم رقمي، أو فريزة يدوية مزوّدة بالملقط أو المهايئ المناسب لساق 8 مم.

نصيحة الاستعمال: زيّت دائماً — شمع قطع أو كاز أو سبراي. الألمنيوم المشغّل جافاً يلتحم بالقاطع فتضيع الأداة في مرور واحد. دوران عالٍ دون تجاوز 12000 دورة/دقيقة المنشورة، وتغذية منتظمة، ولا توقف الأداة داخل المادة أبداً. انزل بمرورات لا يتجاوز عمقها القطر، وأخرج النشارة باستمرار: القطع الصاعد يرفعها إلى الأعلى فاترك لها مخرجاً. وCMT لا تنشر أي سرعة تغذية لهذا المرجع — ابدأ بحذر ثم اضبط على حسب الصوت وشكل النشارة.

الاستعمالات: نجارة الألمنيوم (مقاطع النوافذ والأبواب والشرفات)، الألواح المركّبة بالألمنيوم، الـ PVC والبلكسي، اللوحات الإعلانية، فتحات الأقفال والمقابض، قوالب التشغيل.
